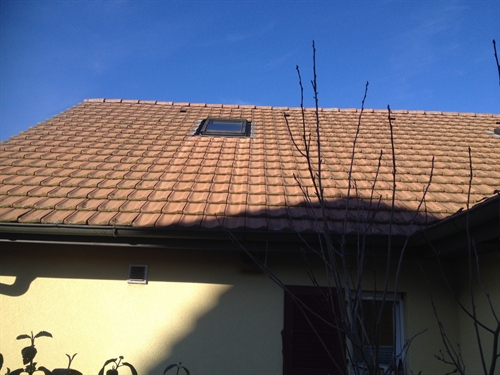

| Pan de toit sur lequel sera posé le champ de capteurs avec l'ombrage maximum au solstice d'hiver.
5 |

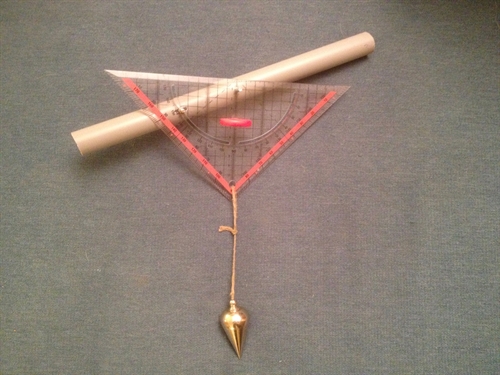

| Instrument pour évaluer l'ombre des obstacles avoisinnants en fonction de la hauteur du soleil à différents moments de l'année.
10 |

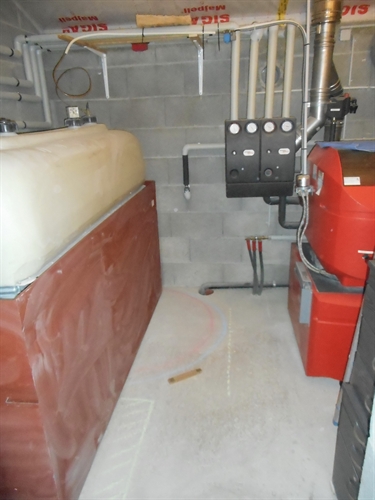

| Chaufferie avant l'arrivée de l'accumulateur. Le plafond a été surélevé pour permettre de placer l'accumulateur et son vase d'expansion. La cuve de 2m3 de stockage de mazout sera remplacée par une cuve d'occasion de 1m3 pour libérer de la place pour l'accumulateur.
15 |

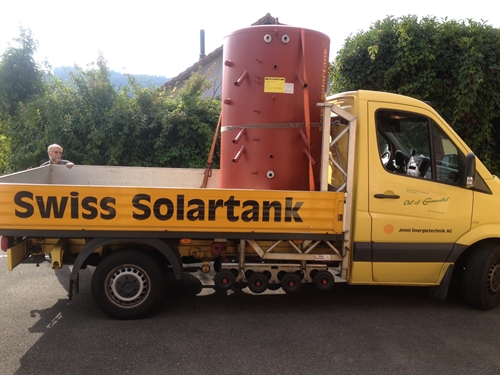

| Arrivée du Jenni sur la camionette du fabricant avec bras de décharge démontable visible sous le pont.
20 |

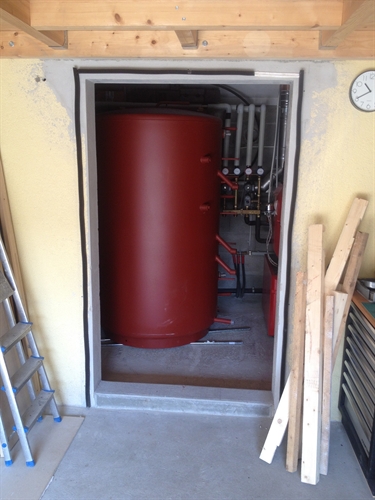

| Jenni positionné provisoirement sur des tubes galva pour pouvoir être isolé facilement avant d'être mis définitivement en place.
25 |

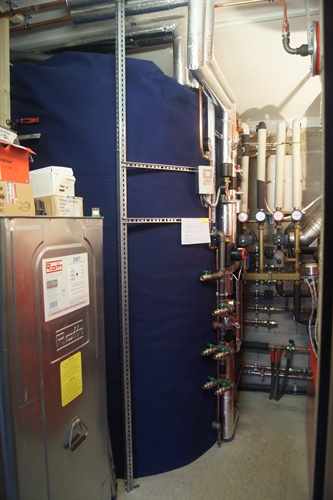

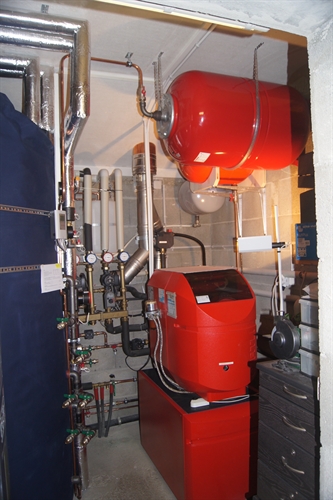

| A gauche, accumulateur isolé dans sa position définitive. A droite le vase d'expansion de l'accumulateur, en dessous la chaudière à mazout et le ballon ECS. En bas à droite le fût permettant d'alimenter l a chaudière en attendant l'installation de la cuve de 1m3.
30 |
| L'accumulateur est revêtu d'une toile de protection.
35 |

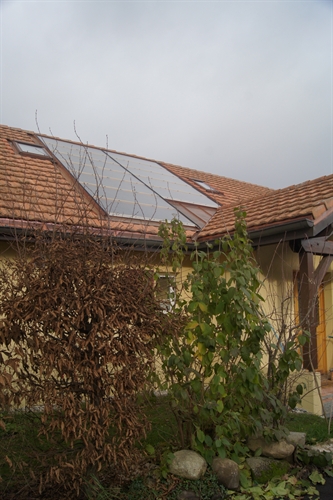

| Intégration du champ entre 2 velux, le faîte du toit principal et le faîte du toit de l'entrée
40 |

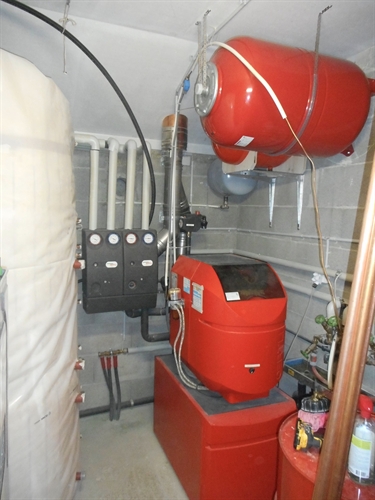

| Vue sur le Jenni et le réservoir à mazout de 1m3 qui devrait suffire pour une année avec l'apport solaire thermique. La consommation va encore diminuer à terme avec l'installation d'un poêle hydraulique prévue durant l'hiver 2023-2024.
Le cadre métallique devant le Jenni va recevoir les 2 nouveaux groupes hydraulique (GH) pour l'alimentation du chauffage au sol du rez et des radiateurs du 1er.
45 |

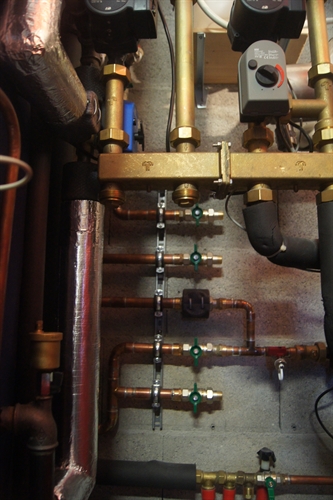

| Sur la droite les 2 GH du chauffage, encore connectés à la chaudière. Deux nouveaux GH à consommation réduite en électricité seront installés durant l'hiver/printemps 2023.
50 |
| Vue sur les lignes solaires (isolées avec des coquilles de laine de pierre couvertes d'une feuille alu). Les siphons autour du Jenni sont exécutés en a cier noir, nouveauté pour l'autoconstruction.
Au centre de la photo ont voit les connexions prévues pour les nouveaux GH chauffage.
55 |
| La chaudière est connectée au Jenni. Des sorties pour alimenter les voisins en chaleur sont disponibles. L'aller vers la chaudière et l'aller vers les voisins peut être pris à deux hauteurs différentes sur le Jenni.
60 |

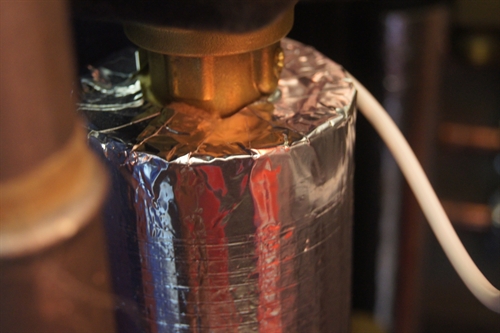

| Détail de l'exécution soignée de l'isolation avec la bande adhésive alu.
65 |

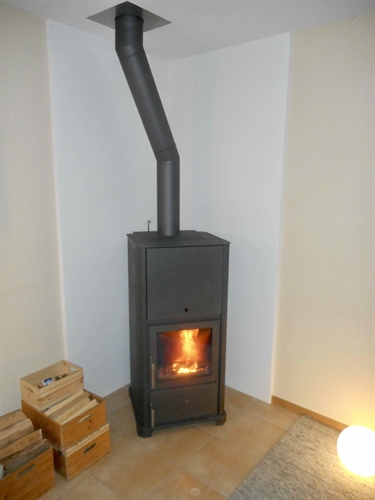

| Poêle hydraulique Phoenix de chez Powall. Les lignes montent dans l'isolation intérieure et rejoignent la chaufferie via les combles.
100 |

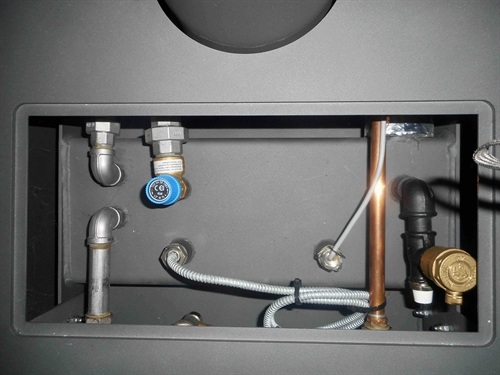

| A droite en noir: purge automatique et manuelle de l'eau de chauffage
Conduite en cuivre à droite: arrivée de l'eau froide du réseau pour alimenter l'échangeur de refroidissement de sécurité en cas de surchauffe
A gauche: entrée de l'eau froide dans l'échangeur, et sortie vers l'évacuation
En haut (bleu): soupape de pression pour l'eau de chauffage
Au milieu sur la gauche: bulbe d u capillaire qui active la soupape de sécurité thermique pour le refroidissement
Au milieu sur la droite: sonde de température qui active le circulateur via la régulation (malgré la couleur grise, il s'agit bien d'une sonde haute température)
105 |

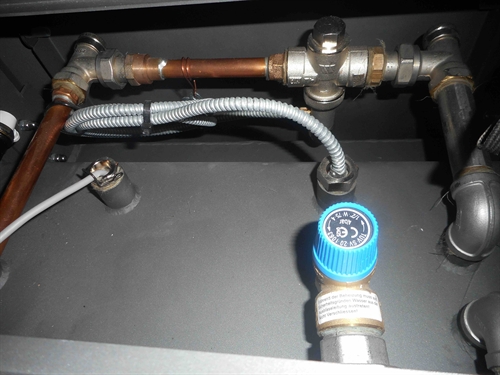

| Vue de la soupape de sécurité thermique.
110 |

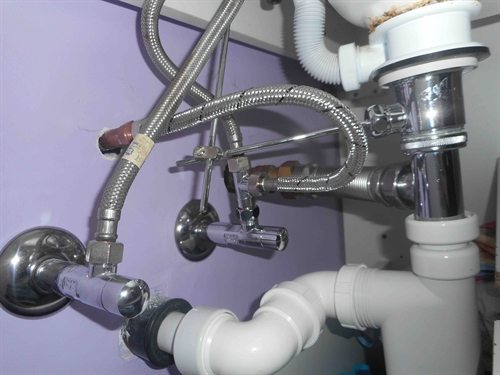

| L'alimentation du circuit de refroidissement de sécurité est prise sur le lavabo de la salle de bains attenante. L'évacuation va dans le siphon du lavabo, ce qui permet d'observer par la bonde si de l'eau coule.
Même si le siphon plastique a bien supporté la chaleur lors des tests (env. 97°C), il est prévu de remplacer les pièces plastiques par du métal à futur.
115 |

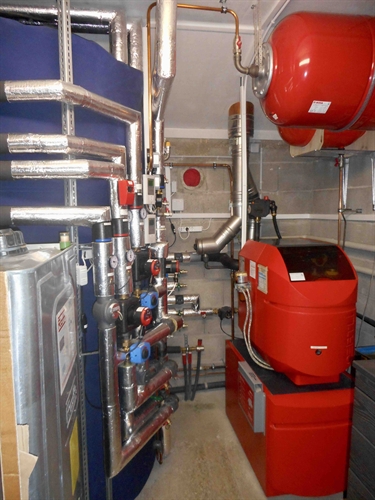

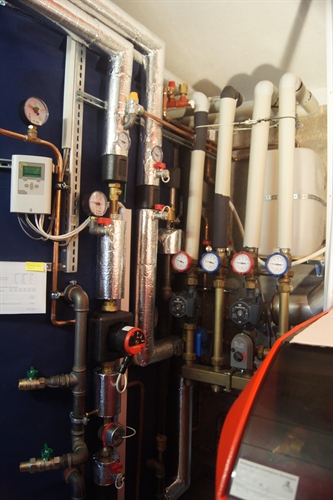

| Vue de la chaufferie une fois l'installation terminée.
120 |

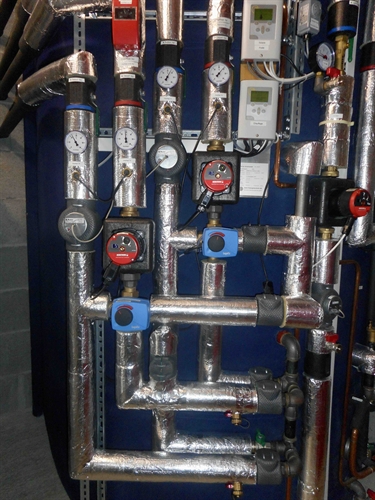

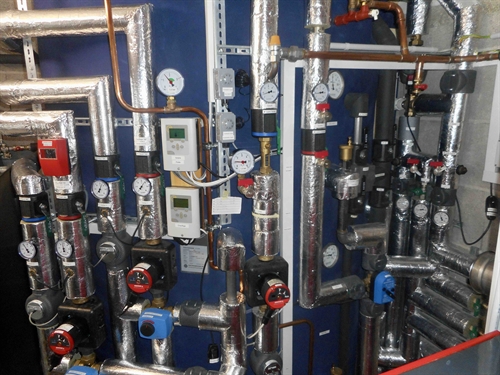

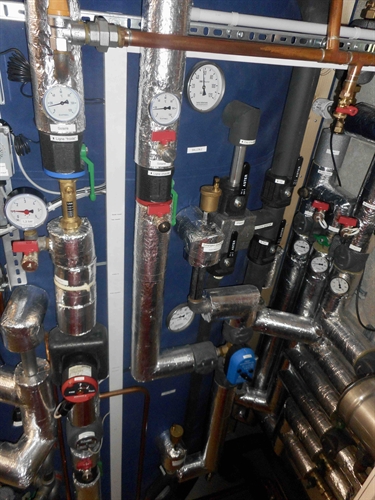

| A gauche, les deux groupes chauffage commandés par une Sora.
Au milieu, le groupe solaire
A droite, le groupe ECS
Tout à droite au fond: le groupe du poêle
En bas à droite: raccordement à la chaudière à mazout et possibilité d'aliment er les voisins en chaleur.
125 |

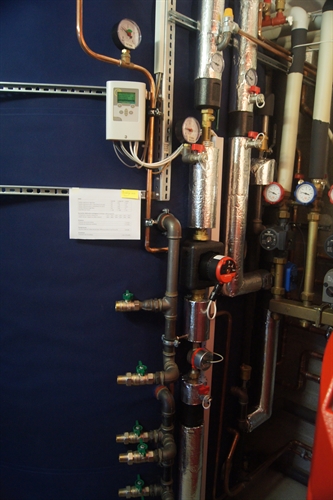

| Groupe solaire
130 |

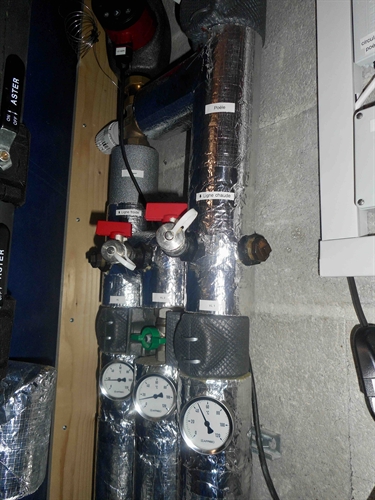

| Groupe du poêle, avec possibilité de prendre l'eau à deux hauteurs différentes, ce qui permet de limiter le volume chauffé par le poêle et d'augmenter le volume qui peut être chauffé que par le soleil (utile en entre-saisons lorsqu'il y a assez d'énergie pour le chauffage mais pas assez pour l'ECS).
135 |

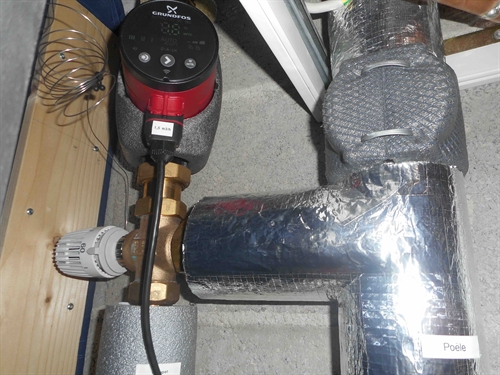

| Vanne mitigeuse avec tête thermostatique commandée par un capillaire qui garantit une température de retour à min. 60°C.
140 |

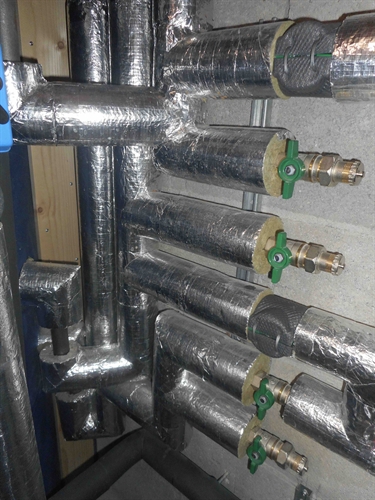

| Les trois lignes du haut vont vers le groupe du poêle.
Les trois lignes horizontales raccordées vont vers la chaudière. L'eau peut être prise à deux hauteurs différentes pour augmenter le volume qui ne peut être chauffé que par le solaire.
Des sorties sont prévues pour alimenter les voisins en chaleur à futur. L'eau peut être prise à deux niveaux.
145 |

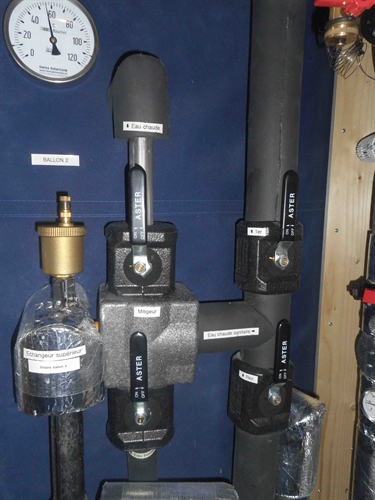

| Groupe ECS. Les vannes seront remplacées prochainement.
150 |
| Groupes chauffage pour les radiateurs du 1er et le chauffage au sol du rez.
Afin d'abaisser la température de retour dans le Jenni, une modification a été apportée dans un deuxième temps pour avoir un fonctionnement des groupes 'en série' (l'eau passe d'abord par le groupe radiateurs, puis par le groupe chauffage au sol). Pour ce faire, la conduite de retour des radiateurs a été reliée par un bypass à la conduite d'aller vers la V4V du chauffage au sol (entre l'entrée du milieur de la V4V et la sortie du Jenni au niveau VL2). La vanne qui relie le retour des radiateurs à l'entrée RL du Jenni est fermée. Au niveau du fonctionnement, rien ne change: le chauffage au sol peut selon les besoins de chaleur:
1. s'alimenter via VL2
2. recirculer son eau de retour
3. s'alimenter via VL1
Dans le premier cas, l'eau provient du retour des radiateurs. Dans les deux autres cas, l'eau de retour des radiateurs va dans le Jenni au niveau de VL2.
En fermant le bypass et en ouvrant la vanne qui relie le retour des radiateurs à RL on retrouv e un fonctionnement des groupes totalement indépendant.
155 |

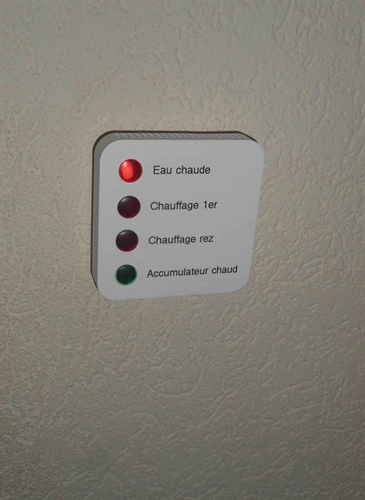

| Voyants rouges dans le séjour permettant de voir s'il y a besoin de faire du feu:
- pour l'ECS (via un thermostat au niveau ECS sur le Jenni)
- pour les radiateurs (via un interrupteur intégré dans le servo de la V4V qui se ferme lorsque la vanne est ouverte à fond)
- pour le chauffage au sol (sur le même principe)
et voyant vert indiquant que le Jenni est suffisamment chaud et qu'il ne faut plus faire de feu.
