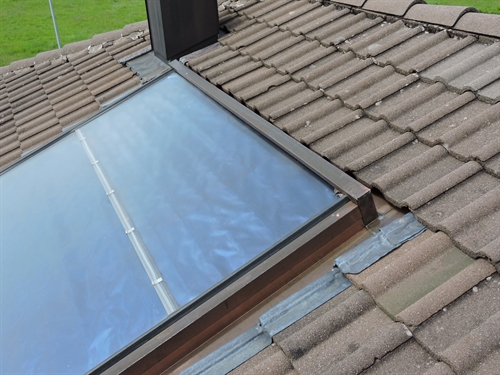

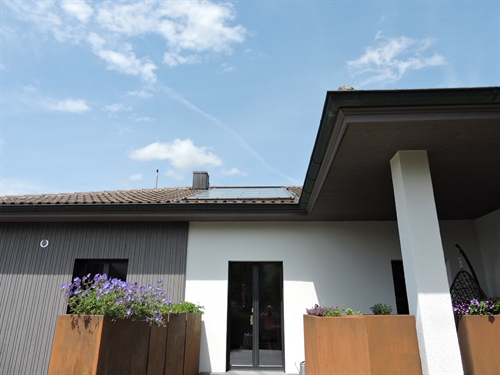

| Par devant, tout à fait discret

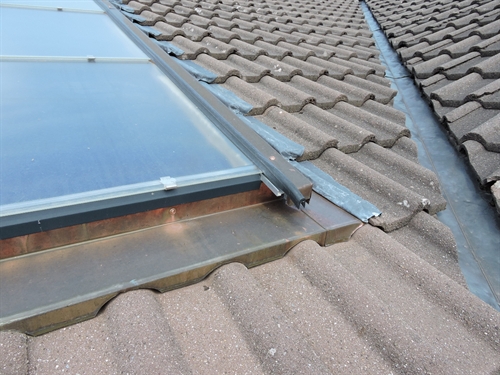

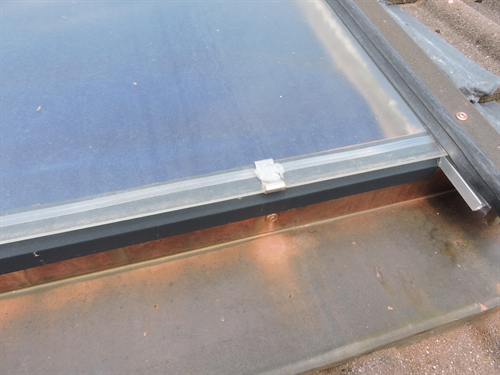

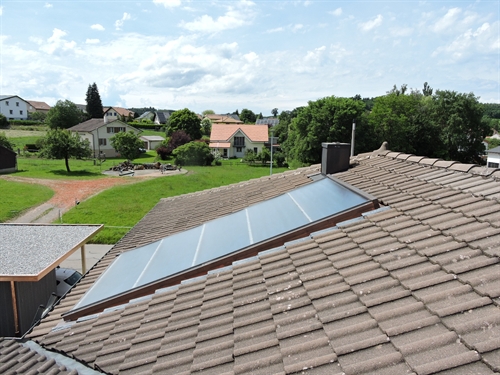

5 | | Par dessus
10 | |
15 | |
20 | |
25 | |

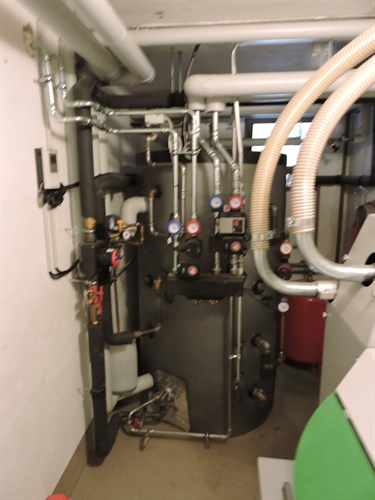

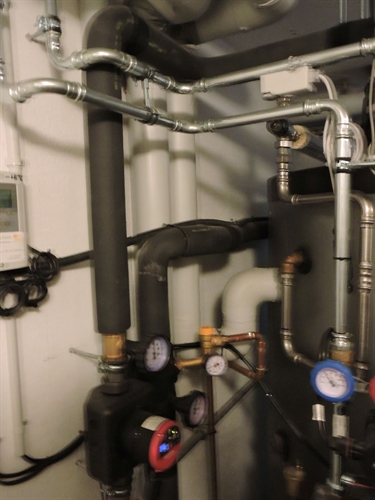

30 | | Chaufferie. Accu spira existant, marque inconnue, aucune spécification technique ni dessus (étiquette) ni ailleurs, cependant prévu pour l'ajout du solaire thermique, bien, mais avec un seul serpentin en bas, beaucoup moins bien. Mais le propriétaire ne pouvait pas savoir : c'est l'installateur d'alors qui lui a mis du cheap minimaliste sans trop se préoccuper de l'avenir. Il est probable que sans la demande du propriétaire, l'accu n'aurait même pas été prévu pour le solaire thermique. Solaire à gauche. Groupe charge et distribution existants au centre.
On remarque les tuyaux non isolés qui perdent depuis des années. Un classique d'installation. Ce n'est pas l'installateur qui paie l'énergie, ici bois et à présent solaire, perdue dans la chaufferie, mais le propriétaire via sa facture bois, évidemment encore plus élevée si il y a perte de solaire aussi.

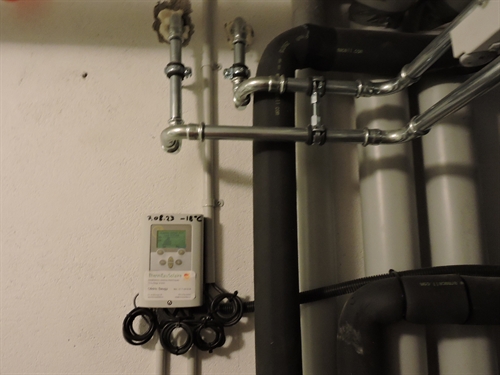

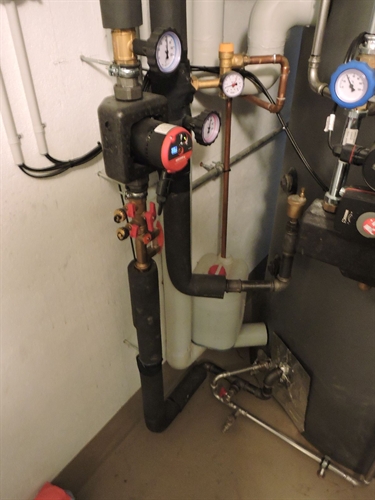

100 | | Groupe solaire. Isolé lui. Obligé : c'est dans le cahier des charges standard.
105 | |
110 | |
115 | |

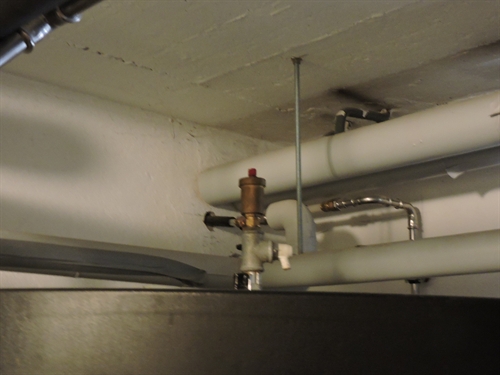

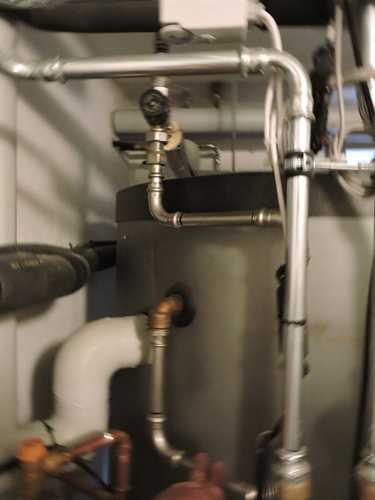

120 | | Origine aussi. Groupe de sécurité pas mené à l'évacuation.
125 | | Comment peut-on faire pour rattraper les mauvaises conceptions d'accumulateur. Ici l'absence d'un serpentin solaire en haut qui non seulement prive de pouvoir faire de la charge en stratification pour la priorité ECS. Mais aussi qui prive de la possibilité de décharger l'été un volume suffisant la nuit pour éviter à l'accu d'atteindre 95°C dès avant midi le lendemain, ce qui arrête alors la charge solaire et fait que les capteurs partent en stagnation. Un grand classique de l'installation cheap des années 90-2000, par les plus autoproclamés professionnels installateurs en solaire thermique de l'époque !
Il faut mettre une pompe dite de 'destratification' qui tourne la nuit pour brasser les 2/3 du volume d'accumulation en même temps que la régulation solaire lance la décharge nocturne via l'échangeur du bas. La programmation additionnelle que cela nécessite fait partie du module bureau d'apprentissage pour les apprentis niveau intermédiaire. Oui ça veut dire qu'au niveau intermédiaire les apprentis en savent déjà plus que les autoproclamés professionnels d'alors. Il est compréhensible que leurs adresses ne figurent pas sur notre site :-).

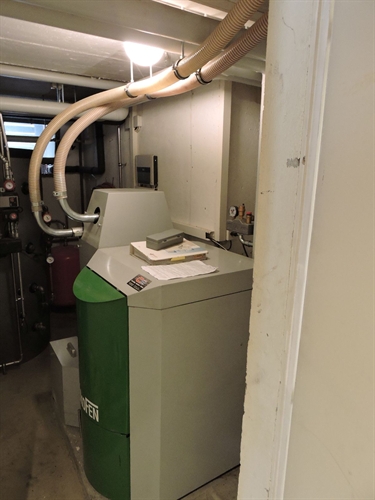

130 | | Ici la mini-chaudière à granulés d'origine, en arrière-plan les tuyaux d'aspiration depuis le silo.

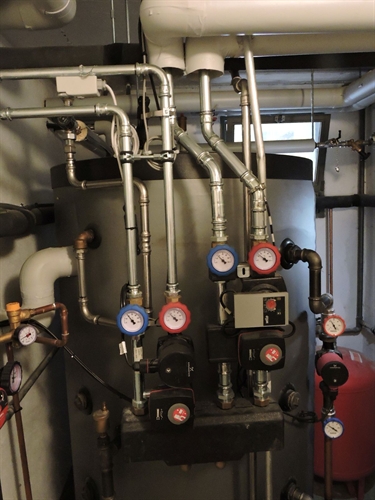

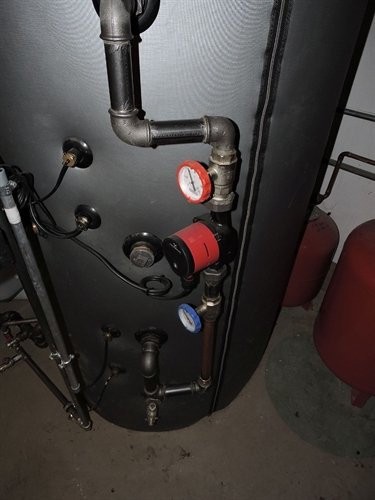

200 | | Vue rapprochée. A gauche un pu derrière, charge chaudière, non isolée, mais étonnamment avec les siphons, le propriétaire a du insister alors. Au cntre (à priori) deux distributions chauffage, à droite la pompe de destratification.
