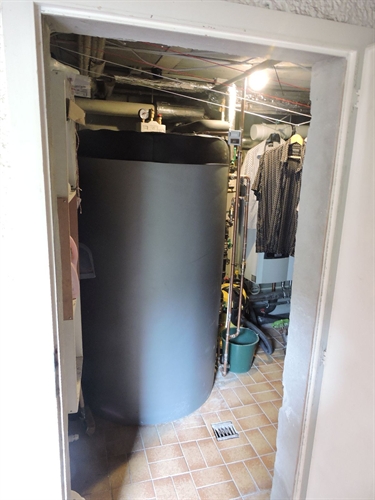

50 | | Le premier accu, qui est dans la buanderie. 800L Dia 79 hors isolation. De quoi passer la porte à 80 sans devoir gesticuler du génie civil. Oui, c'est pour cela que tous les chauffe-eau et de 800 à 1000L ont 1) une isolation amovible et 2) un diamètre hors isolation de 79. C'est uassi pour cela que plein d'ahuris ne mettent pas plus de 1000L de stockage quel que soit la surface se solaire dessus, et de dire que 'ça va le faire'.
Cet assu a une spire pour l'ECS mais pas de serpentions solaires. C'est le second accu de l'autre côté qui les a.
On aurai pu placer le second accu là aussi, mais ca aurait pris trop de place dans cette petite buanderie. Percer un mur en parpaing, c'est pas difficile. A neuf, il faut évidemment faire d'entrée des réservations.
100 | |
105 | | Visible un corps de chauffe électrique en plus du l'appont gaz. Pour en théorie couper la chaudière à gaz en été. Sauf que c'est dans une PPE de 3 appartements, et que cela reste théorique : tout ce qui est automatique continue tout seul une fois lancé.
115 | | De fait, pourquoi ne pas prendre un simple accu carcasse pour le premier spira, vu que le second a et la spire et les serpentins ? Parce que La différence de coût est faible entre un accu combiné spira et un simple accu carcasse, en comparaison du coût global de l'installation. Ce serait dommage pour si peu de se priver du doublement de la spire ECS.
Il y a donc deux deux production ECS, une première coté cave, et une second côté buanderie, connectées ensemble, la seconde avec recirculation. La satellisation des accu assure l'égalisation de la température et donc celle de l'ECS en sortie de chaque spire ECS.
120 | |

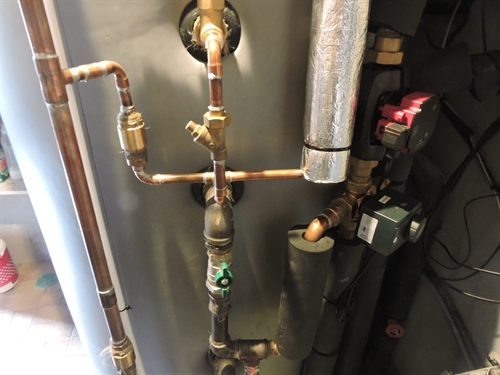

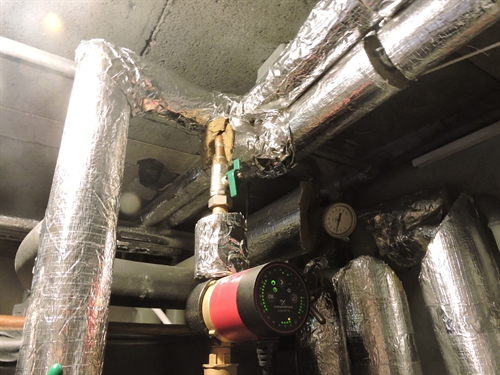

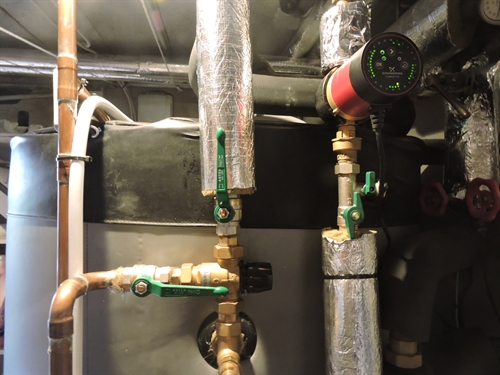

125 | | Le groupe de distribution chauffage

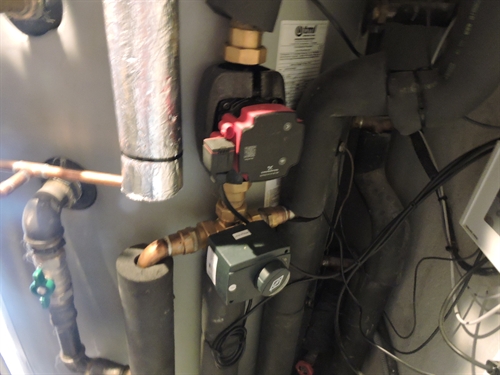

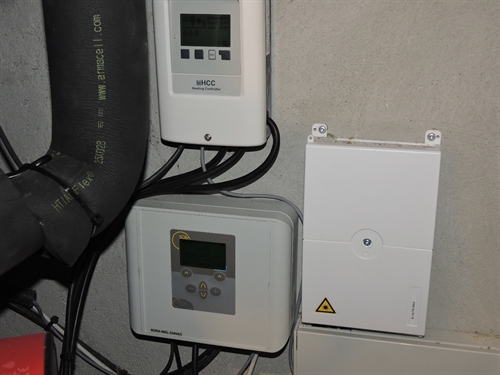

135 | | Les régules, côté buanderie, alors que le groupe est de l'autre côté. Pourquoi pas les régules aussi de l'autre côté. Parce que de ce côté c'est la buanderie, soit un local commun toujours ouvert, alors que l'autre côté est la cave - on vous rassure : sans bouteilles - d'un des membres de la PPE.

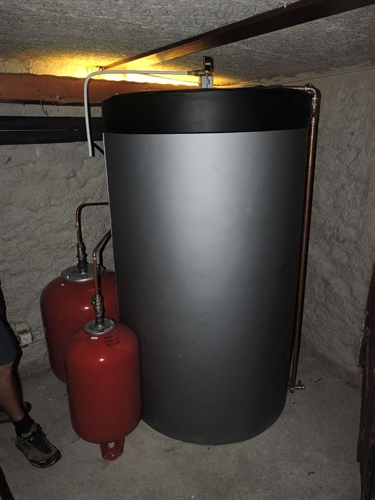

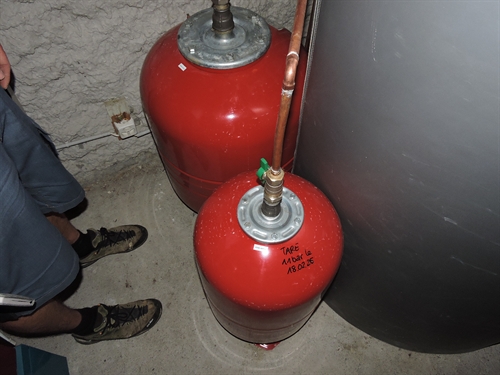

140 | | Le second accu, en satellite, de l'autre côté du mur. A gauche les vases d'expansion du solaire et des deux accus ensemble. Ce qui épargne d'encombrer dans la buanderie. Un mur mitoyen ça a deux faces. Balot mais étrangement, tellement dur à faire passer.
Ce second accu est un spira avec les serpentins, au contraire du premier qui ne les a pas. Ce qui permet de doubler la surface de production instantanée ECS versus la diminution par deux du débit si tout le monde tire ensemble, et donc assurer de ne pas avoir de plaintes en cas de consommation en simultanéité. Même si ici il n'y a que 3 apparts et que pour cela la simultanéité est faible, Ce ne serait pas la même chose avec 5-8 apparts.
145 | |

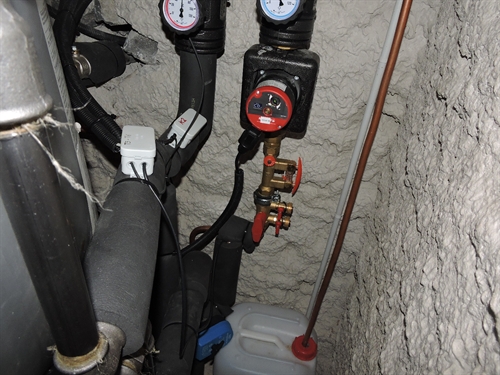

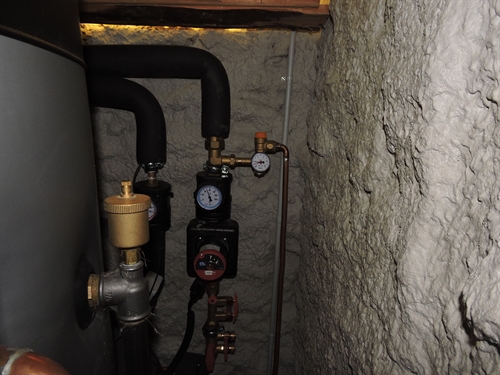

150 | | Le groupe solaire est donc du côté second accu, sur les serpentins de ce second accu.
